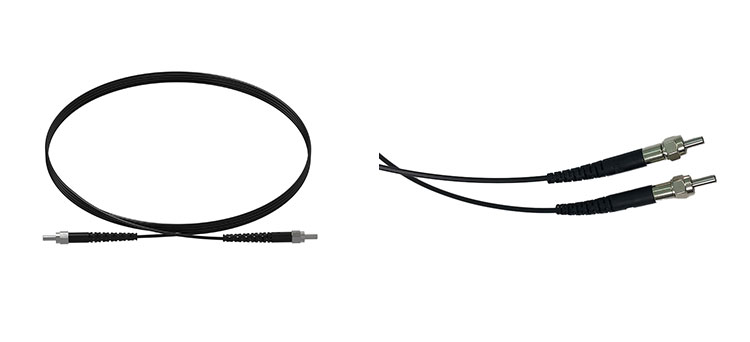

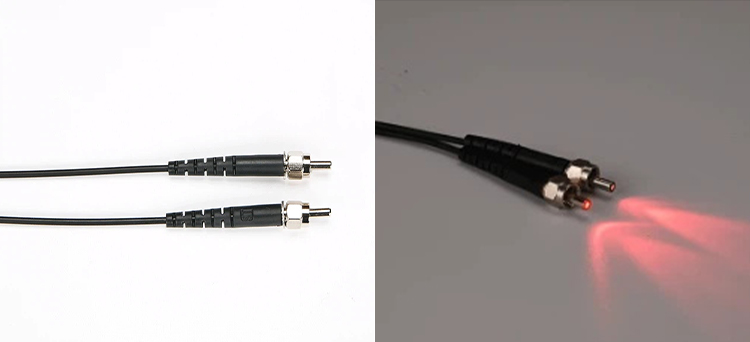

SMA塑料光纤跳线安装步骤
SMA塑料光纤跳线的安装是一个需要细心和正确操作的过程，因为塑料光纤的芯径较大（通常约1mm），且连接器为金属螺纹连接。以下是详细的安装步骤、注意事项和维护建议。核心安装步骤
1. 安装前准备
检查跳线： 确认跳线类型（POF，塑料光纤）、两端连接器（通常是SMA型，带金属螺纹套筒）、长度和外观是否完好，光纤有无明显折痕或损伤。
清洁连接器端面： 使用专用的塑料光纤清洁棒或无绒布蘸取少量酒精，轻轻擦拭金属Ferrule（套筒）内的塑料光纤端面。灰尘和污渍是导致信号损耗的主要原因。
识别发射端与接收端： 确保将跳线的一端连接至设备的发射端（Tx），另一端连接至接收端（Rx）。如果接反，通信将无法建立。
2. 连接设备
对准接口： 将SMA跳线的金属连接器与设备光模块端口的螺纹接口对准。SMA接头内部通常有一个定位键，确保对准。
初步旋入： 轻轻地将连接器插入端口，然后用手顺时针旋转金属螺纹套筒，开始旋入。
拧紧固定： 继续用手旋转套筒，直到感觉到轻微的阻力，即手紧程度即可。切勿使用扳手等工具过度拧紧！ 过度用力会损坏设备端口内的陶瓷套管或压碎塑料光纤端面。
重复操作： 以同样方式连接跳线的另一端。
3. 安装后检查
物理检查： 确保跳线自然弯曲，无拉伸、挤压或尖锐弯折（最小弯曲半径通常应大于25mm）。
系统检查： 打开设备电源，检查相应的光链路指示灯（如Link灯）是否亮起或闪烁。登录设备管理系统查看光功率值是否在正常接收范围内。
关键注意事项
避免过度弯曲和受力： 塑料光纤虽比玻璃柔软，但过度弯曲（尤其小于最小弯曲半径）会产生微裂纹，增加损耗甚至断裂。不要拉扯、捆扎过紧或让重物压住跳线。
严禁过度拧紧： 这是SMA接头最常见的人为损坏原因。手拧至“感觉紧实”即可，工具拧紧会永久性损坏。
保持端面清洁： “先清洁，后连接”是黄金法则。不用的连接器请立即盖上防尘帽。
防损伤处理： 避免踩踏、碾压跳线。在机架内布放时，使用线缆管理槽或扎带（不宜过紧）进行固定。
环境因素： 塑料光纤对温度比玻璃敏感，避免长期暴露在高温（通常>70°C）或直射阳光下。极端温度会导致损耗增加。
常见故障排查
如果连接后系统无信号：
检查链路方向： 确认Tx端连接到了Rx端。
重新插拔并清洁： 断开连接，仔细清洁两端连接器端面和设备端口，然后重新手紧连接。
交换测试： 用另一根已知良好的跳线替换测试，以判断是跳线问题还是设备端口问题。
目视检查： 在安全情况下（确保光源已关闭或为不可见光），目视检查跳线是否有明显断点或严重弯折。
查看光功率： 如果有光功率计，测量发射端功率和接收端功率，判断是否在设备接收灵敏度之内。
维护与存放
定期检查： 对于关键链路，可定期清洁连接器并检查光功率是否衰减。
正确存放： 不使用时，盖上防尘帽，将跳线盘绕成直径大于10cm的圆圈存放，避免打结。
总结要点
SMA塑料光纤跳线的安装精髓是：“清洁端面，对准轻旋，手紧即可，勿折勿压”。遵循以上步骤和注意事项，可以确保快速、可靠地建立光链路，并延长跳线和设备端口的使用寿命。
